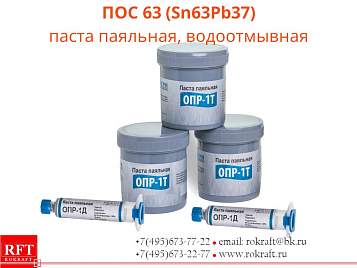

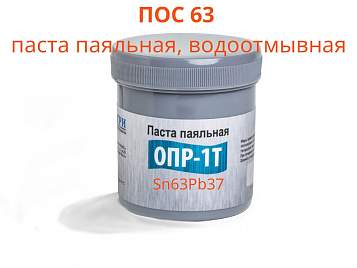

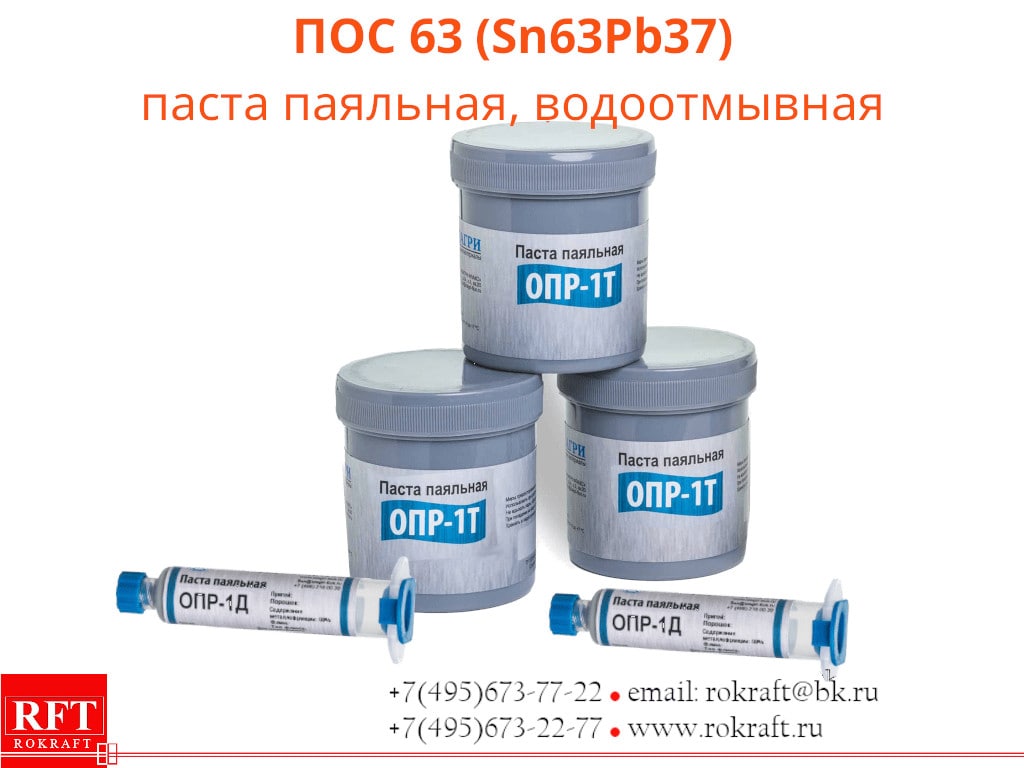

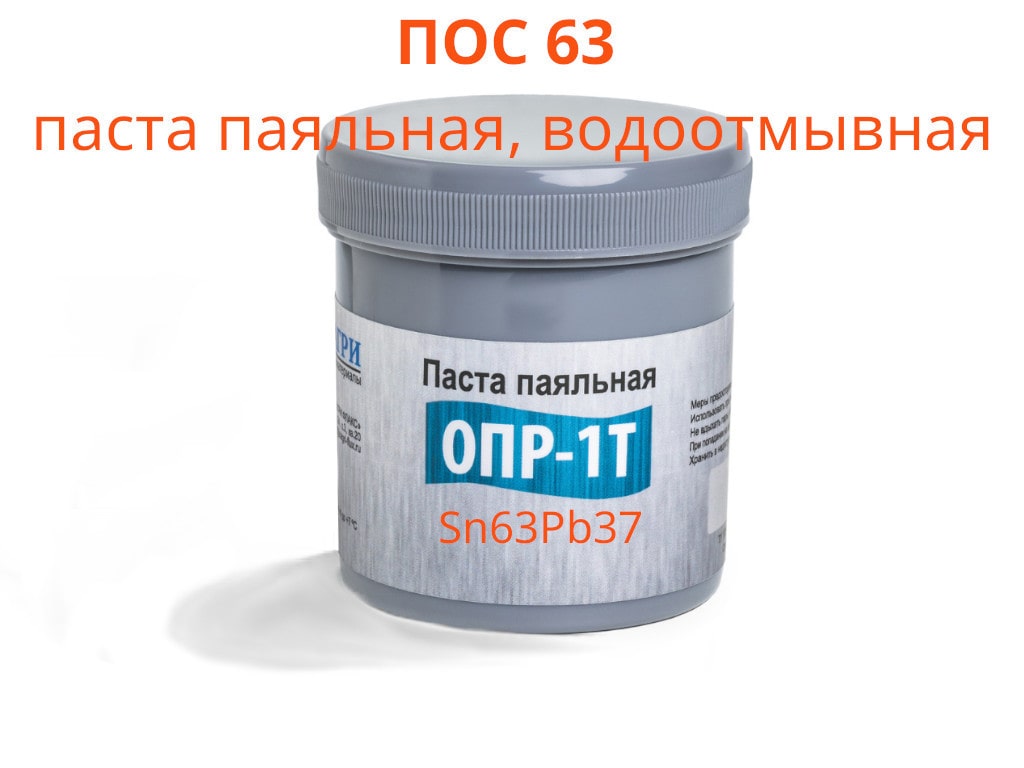

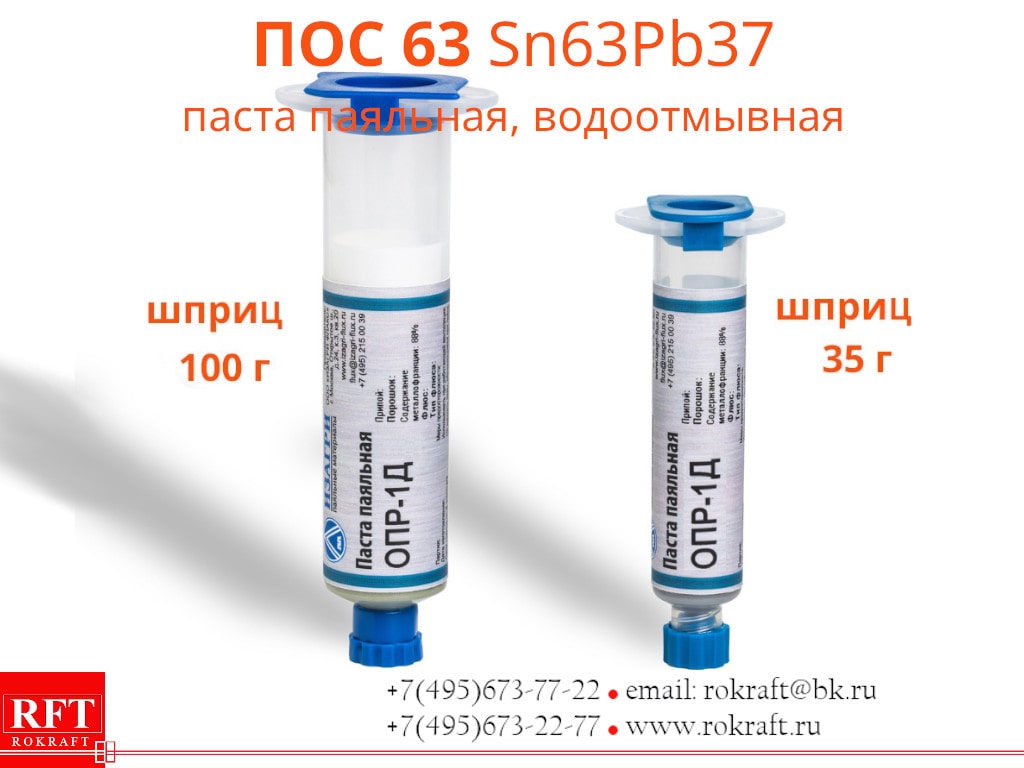

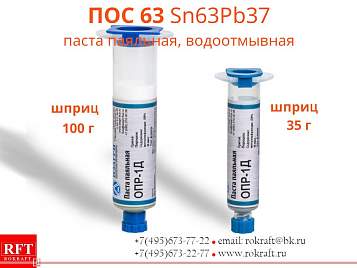

ПОС 63 Паста паяльная, Водосмываемая

Паяльная паста ПОС 63 / Sn63Pb37 паста
Водоотмывная на основе оловянно-свинцового сплава Sn63Pb37
Низкой активности, безгалоидная, некоррозионная, неактивированная.

Тип флюса – REL0
Основа флюса – синтетические смолы
Тип порошка – Т3 (25-45 мкм)
Тип порошка – Т4 (20-38 мкм)

Предназначена для поверхностного монтажа электронных сборок.
Нанесение с помощью трафаретной печати с шагом апертурот 0.4 до 0.6 мм (Тип 4), выше 0.6 мм (Тип 3).
Паста с низким содержанием остатков после пайки, что обеспечивает качественное состояние паяного шва и возможность корректного тестирования сборок при проведении проверки зондированием.
Отличается высокой стойкостью по отношению к воздействию влаги, что препятствует изменению технологического процесса при изменении условий окружающей среды.
Паяльная паста обеспечивает высокую силу склеивания, препятствуя смещению компонентов при движении конвейера.
Характеризуется отличными пенетрирующими и смачивающими свойствами, позволяющими проникать в труднодоступные участки плат.
Паяный шов после пайки имеет гладкую блестящую поверхность.
Благодаря разработанному составу паста имеет низкую тенденцию к порообразованию.
Процесс оплавления возможен как в воздушной, так и в азотной среде.

Паяемый материал

• медь, медные сплавы
• оловянно-свинцовые поверхности
• бессвинцовые поверхности
• иммерсионное золото
• иммерсионное серебро
• иммерсионный палладий
• иммерсионный никель
• керамические и металлизированные поверхности, кристаллы
• OSP-поверхности

• Марка припоя -  Sn63Pb37
• Содержание металллофракции - 89.5-91%
• Тип порошка - Тип 3 (25-45 мкм)
• Номер сита  - (-325/+500) меш (Тип 3)
• Форма частиц - Сферичные
• Распределение частиц  - Минимум 1% частиц размером более 45 мкм, максимум 10% частиц размером менее 20 мкм (Тип 3);
• Флюсовая составляющая -  Тип флюса REL0
• Содержание галогенидов (CI-, Br-)  - Отсутствуют
• Содержание фторидов (F-)  - Отсутствуют
• Индукционная коррозия после пайки на медном купоне  - Прошел испытание, позеленение медного купона не наблюдается, некоррозионный неактивированный
• Кислотное число -  (67±2) мг/г КОН
• Поверхностное сопротивление изоляции (SIR) - Прошел тест, SIR 9.2х1010Ω после отмывки
• Отмывка  - При необходимости рекомендовано отмывать ДИ водой или отмывочным средством типа ОФ-1

• Солидус /Ликвидус  - 183°C /183 °С
• Рекомендуемая пиковая температура  - +(225÷235)°C
• Вязкость по Брукфильду (Т-образный шпиндель) - (600 ÷ 1000) Па
• Клейкость пасты - удерживающая сила пасты, (г) - 0.39 Н
• Образование шариков припоя - Вероятность низкая, испытания прошла
• Растекаемость (степень осадки пасты)  - 83%
• Осадка отпечатков пасты Тип 3 / Тип 4 – испытание прошла
• Время жизни на трафарете  - 12 ч (при температуре 22°С,влажности 70%)
